移動力伝達パーツ

今回でパーツは終了します。 　このパーツは、マイクロメーターの直進スピンドルに固定されて、先回のパーツＤ、Ｅを押すことで、移動力を移動ステージに伝達します。 　材質は52S。8Φの穴をスピンドルに差し込み、M3の小ネジで横から固定します。

駆動系の製作

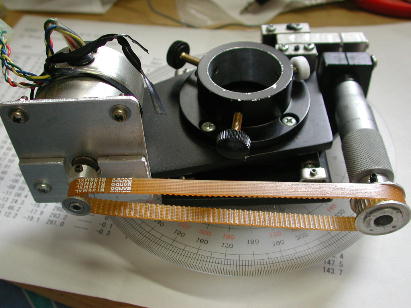

駆動系の説明をします。 　ステッピングモーターはコパルのSP4-415、100分の1のギアヘッド付きです。モーターからマイクロメーターヘッドまでの動力伝達には、歯付きベルトを使用しています。これは、バンドーのB136MXLです。歯付きベルトは、駆動系の距離を気にする必要もなく、非常に便利です。マイクロメーターヘッドの偏芯を避けるように、わざと遊びを大きく取ってありますので、使用の際には、メーターヘッドが回転を始めるのを確認してから撮影する必要があります。 　ベルト用のプーリーは、モーター側が16枚歯、メーターヘッド側が40枚歯です。 　次回は駆動回路を説明します。
