| 大分さぼってしまいました。 今回はベースの上に乗って、ST-4を移動させるステージの説明です。 ステージを移動させる方式としては色々考えられますが、私が採用した方法は駆動するモーターを乗せたベース自体が移動する方式です。色々考えましたが、移動する物が他の部分に当たらずに済むからです。 下図と併せて見ていただければわかると思いますが、Cはアメリカンサイズのアイピースアダプター、D,Eはマイクロメーターヘッドに付けたパーツFで押して、ステージを移動するためのパーツです。 |
移動ステージの製作１
|

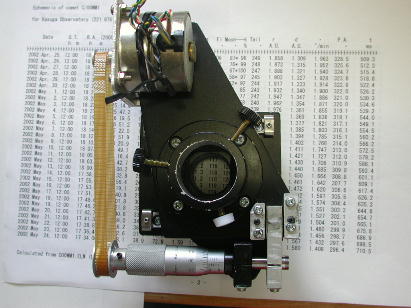

| 大分さぼってしまいました。 今回はベースの上に乗って、ST-4を移動させるステージの説明です。 ステージを移動させる方式としては色々考えられますが、私が採用した方法は駆動するモーターを乗せたベース自体が移動する方式です。色々考えましたが、移動する物が他の部分に当たらずに済むからです。 下図と併せて見ていただければわかると思いますが、Cはアメリカンサイズのアイピースアダプター、D,Eはマイクロメーターヘッドに付けたパーツFで押して、ステージを移動するためのパーツです。 |
移動ステージの製作２
 |

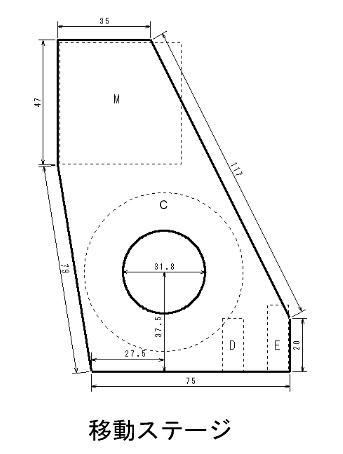

| 移動ステージの図面です。モーターの位置、マイクロメーターの位置等、コンパクトに尚かつ、パーツ同士がぶつからないようにするのに非常に苦労しました。各パーツは次回。 |
