ベースの製作１

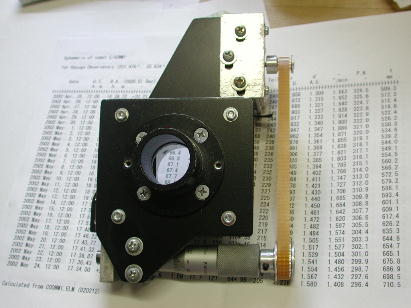

今月から、Moving Object Fainter(MOF)の製作記を、ゆっくりと進めます。(何しろ時間がないのです) 　写真はMOFベースを裏側(望遠鏡側)から見たところです。詳しくは次の図面で説明しますが、ガイド鏡のアイピースアダプターへ取り付けるパーツAが見えています。このパーツの両側にネジ穴が見えますが、これは最終的に円周分度器を取り付ける部分です。

ベースの製作２

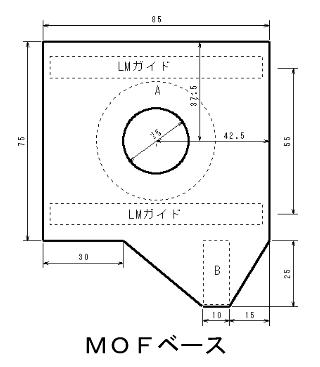

この部分の材質は52Sの5mm厚板から切り出しました。点線はパーツの取り付け位置です。 　移動ステージをスムーズに移動する方法は色々ありますが、入手のしやすさ等からTHKのミニチュアLMガイド RSR9Mを選びました。このリニアベアリングはシール付きで埃の害も防げますし、ラジアル荷重も優秀な物です。 　次回は、MOFベースに取り付けるパーツについて説明します。
