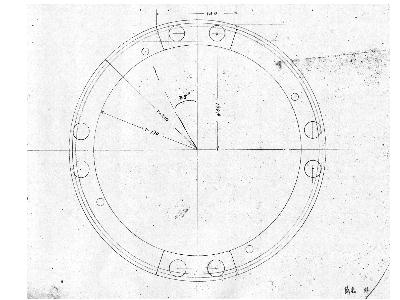

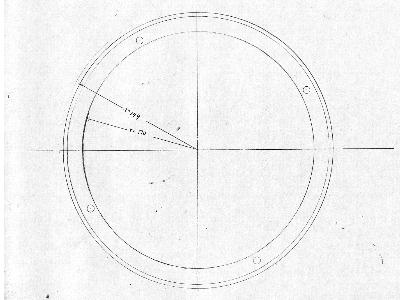

| 今月は筒先リングの説明です。 筒先リングは、先回の全体図でも解ると思いますが、二重構造になっています。内側のリングはフレーム構造のパイプが接続される部分で、外側のリングはプライムフォーカスのフォーカスリング(バッフル兼)やカメラアダプターを取り付ける部分です。 まずは内側リングから説明します。材質は 6mm厚SS板。ドーナツ状にジグソーで切り抜いた物と、３本ロール機で丸め加工した物を溶接しました(つまり、ある一部の断面はL形状です)。図の丸が２つずつ並んでいるのがフレームの溶接位置、小さな丸が、低膨張金属インバーが貫通する部分です。某天文誌には、無膨張金属インバールロッドなどと書かれていますが、これは間違いです。インバーは商品名であくまでも低膨張金属です。さらに熱膨張系数の小さなスーパーインバーというのもあります。又、棒状なのが普通ではなく、冷間引き抜きなどの方法で様々な形状に加工するのだそうです。インバーについてついでですので説明してしまいますが、私は「東信鋼鉄」と言う会社で取り寄せてもらいました。最初に行ったときに、「インバールロッドを下さい」と言って笑われました。 今回使用した物は10Φの物で、両端にダイスでねじ切りをしてあります。 |
