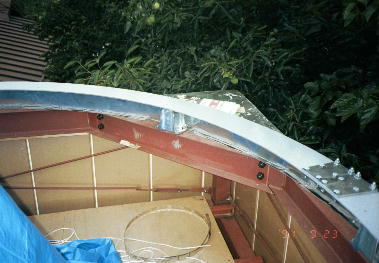

先回で建物側の水切り板の取り付けが終了しました。この写真から、どのように取り付けたかが解るかと思います。 　今回はまず、ドームのベースとなるドーナツ板を乗せて回す、稼動部分の取り付けです。 　元となっているのはウカイキャスターのKAH-130の取り付け金具です。車輪軸が２０φなのでNTNの6304ZZ２ヶを、間に適当な内径のパイプを切断してスペーサーとして挟み、取り付けてあります。 　キャスターの取り付け金具は耐荷重が１ヶで５５０kg有り、８ヶ使用しましたので、合計４t以上の荷重に耐えられるはずで、ベアリングの耐荷重はそれ以上です。 　ドーナツ板とベアリングはメタルタッチです。

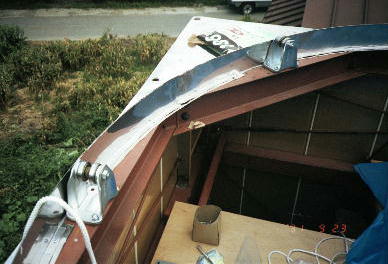

取り付けたベアリングキャスター？の上にドーナツ板を設置したところです。 　ドーナツ板の裏側にはＶベルトをレールとして接着してありますが、最終的には取り外しました。 　ドーナツ板の接続は溶接することも考えましたが、歪みを恐れてボルト止めです。 　Ｖベルトを取り外したのにはいくつか理由があります。まず第一に接着がうまくいかなかったこと。アロンアルファと小ネジで止めましたが、すぐに外れてだめ。アロンアルファはプロの使う物です。合成ゴム系のボンドでうまくつきました。 　第二は横向きの力はプーリーを使用して解決したためです。（後日記）
