赤緯軸の組み立て２

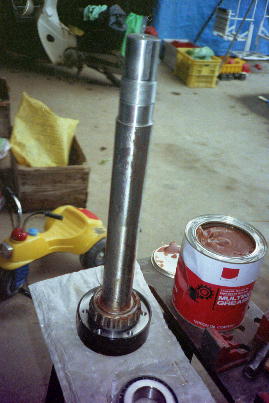

誠に申し訳ございません。 　この写真が先月の「赤緯軸の組み立て１」になるはずでした。 　よって、赤緯軸のシャフトの組み立てが、今月になってしまいました。 　シャフトに上(望遠鏡)側のベアリングの内輪を挿入し、望遠鏡台座取り付け部をねじ込みます。 　さらに(写真では見えませんが)ナットで締め付けてから、ベアリングにグリスをたっぷり塗り込みます。 　これをハウジングに取り付ける作業が、先月の説明になるわけです。 　ここで、ベアリングとグリスの関係ですが、赤道儀の場合超低速回転ですので、それほどグリスの質にこだわる必要はないと思いますし、必要以上に与圧も掛けますから、かなりたっぷりと塗り込んでも良いと思います。私は、行きつけの日石のスタンドで、ギヤ用のグリスを購入しました。これで１００台分くらいはあります。 　ついでに、シャフトにも錆止めとして塗り込んでおきます。

赤経軸の組み立て１

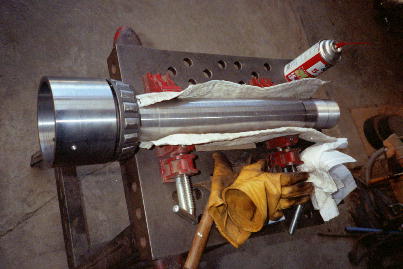

次に、赤経軸の組み立てを行います。 　方法は赤緯軸と全く同じです。ただ、与圧を掛けやすい方を後から取り付けますので、この場合ウォームホイールハウジングを先に取り付けます。 　シャフトにベアリング内輪を挿入し、ウォームホイールハウジングをねじ込みます。この時、シャフトが回ってしまうので、バイスで傷が付かないようにウエスをはさんで固定します。 　そして、ウォームホイールハウジングを、サイドからM１０のボルトで固定します。今考えれば、この方法は偏心しやすく、やはりダブルナットにすべきだったと思っています。 　この写真では、まだグリスは塗ってありません。赤緯軸同様、この後グリスをたっぷり塗り込みます。 　この重いパーツを、天文台の３階まで担ぎ上げて、次回は「赤経軸の組み立て２」になります。
